【超声检测】组合性能:直探头盲区测试实验

导语：

仪器和探头组合性能包括水平线性、垂直线性、组合频率、灵敏度余量、盲区(仅限直探头)和远场分辨力。

在基准灵敏度下，对于标称频率为5MHZ的探头，盲区不大于10mm；对于标称频率为2.5MHZ的探头，盲区不大于15mm”。

根据以上要求，可参考JB/T 9214进行测试，下面是编者测试结果，可做参考。

编者实验如下：

一、实验准备：

设备：CTS-9009plus，HS610E,

 探头：5Mφ20mm（SIUI）、2.5Mφ20mm（SIUI）

试块：DZ-I试块、DB-P(Z20-2)、CSK-IA；

其他：压块

二、实验过程：

 （1）测试2.5Mφ20mm的盲区：

1、在DZ-I试块进行了扫描基线校准；

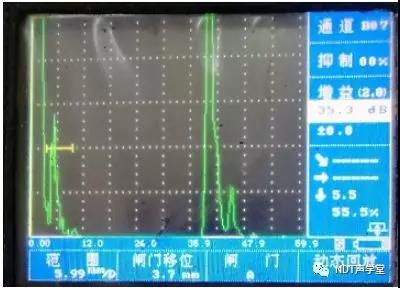

2、在DZ-I试块上调节基础灵敏度，200mmφ2平底孔调节至满屏50%，调节情况如下：

3、在DB-P(Z20-2)上测试盲区大小，首先在6mm深横孔上测试，未见回波，与始脉冲混淆。4、在11mm横孔上测试，见明显回波，且回波的前沿和始波后沿相交的波谷低于10%满刻度。见下图：

（2）测试5Mφ20mm的盲区：

1、步骤同2.5Mφ20mm测盲区步骤，先在DZ-I试块确定基准灵敏度为50%满屏。

2、在DB-P(Z20-2)上测试盲区大小，首先在6mm深横孔上测试，见明显回波，且回波的前沿和始波后沿相交的波谷低于10%满刻度。见下图：

三、实验结论：

2.5Mφ20mm,测得盲区为11mm，5Mφ20测得盲区为6mm。

四、采用中科HS610E测定

1、测定结果：

（1）2.5Mφ20mm直探头，见下图

（2）5Mφ20mm直探头，见下图

结论：测定结果与CTS-9009PLUS结果一致，2.5Mφ20mm,测得盲区为11mm，5Mφ20测得盲区为6mm。

五、采用CSK-IA测定

   按教材提供方法测试：采用CSK-IA试块来估计盲区范围，如下图，若探头置于I处有独立回波则盲区小于等于5mm。若I处无独立回波，II处有独立回波，则盲区在5～10mm之间。若II处仍无独立回波，则盲区大于10mm。

测定结果见下图：

2.5Mφ20mm直探头在II处有独立回波，见下图：

5Mφ20mm直探头在I处有独立回波，见下图：

六、测定过程中注意事项：

测试中有此类情况，回波的前沿和始波后沿相交的波谷不满足低于10%满刻度。见下图：

此类情况通过调节“阻尼”或“阻抗匹配”，可使回波的前沿和始波后沿相交的波谷满足低于10%满刻度。

注：

阻尼的主要作用是使得探头和仪器进行阻抗匹配，以获得较优质的回波品质。改变阻尼电阻值可以改变发射强度，并且影响分辨力。
